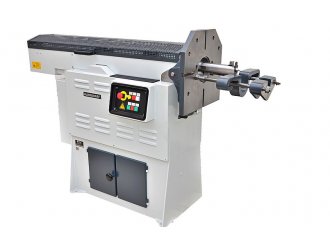

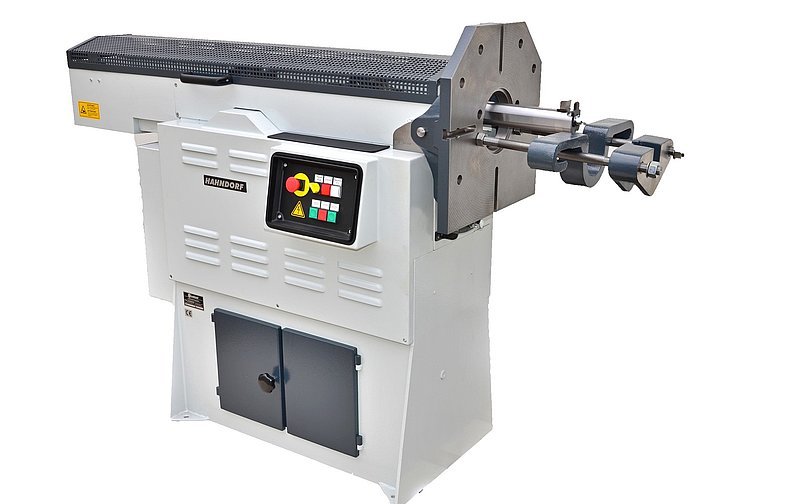

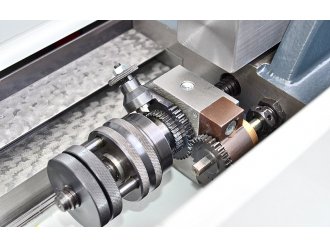

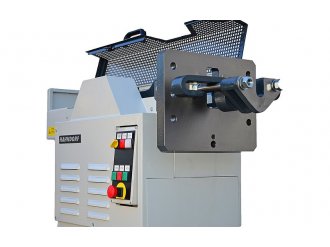

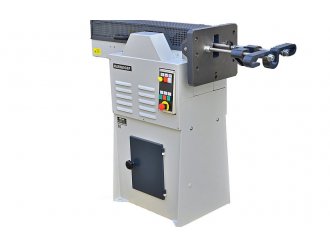

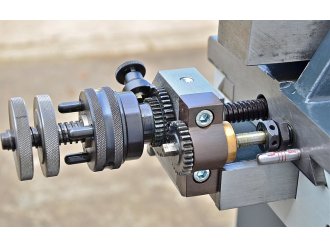

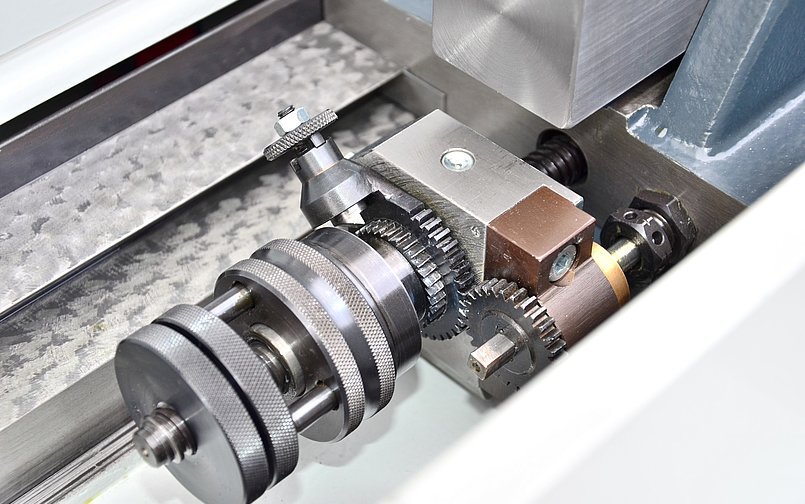

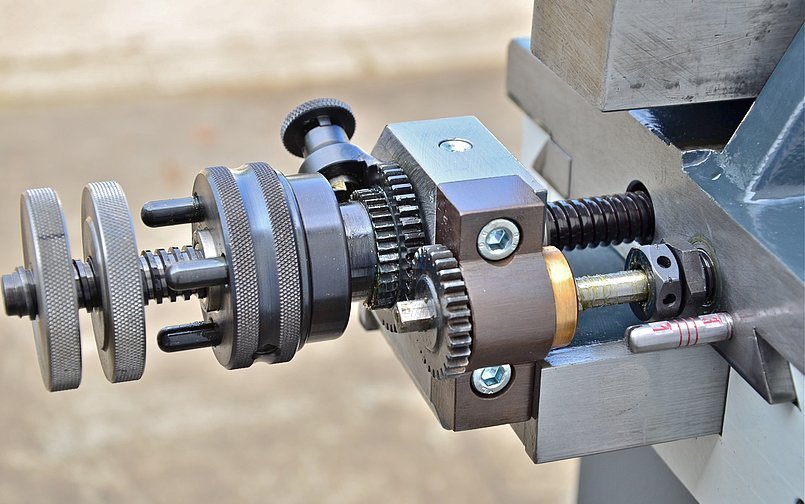

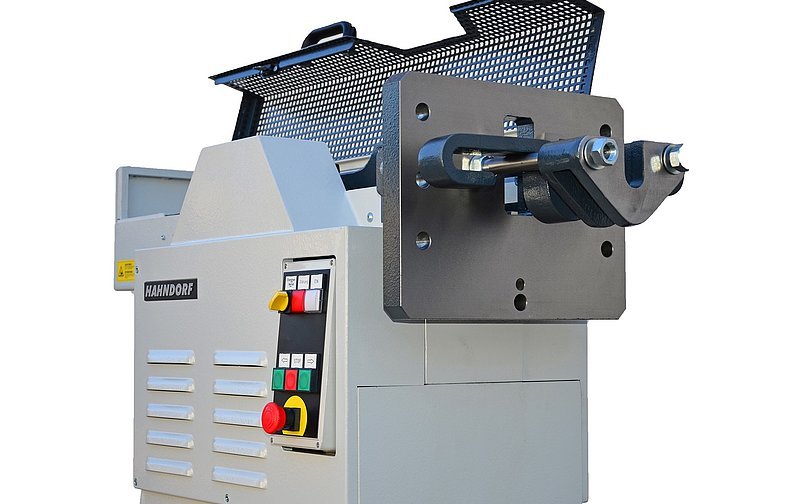

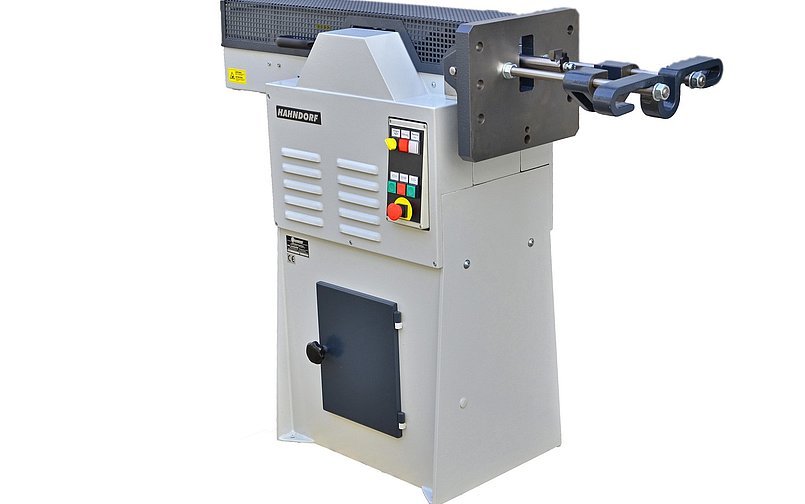

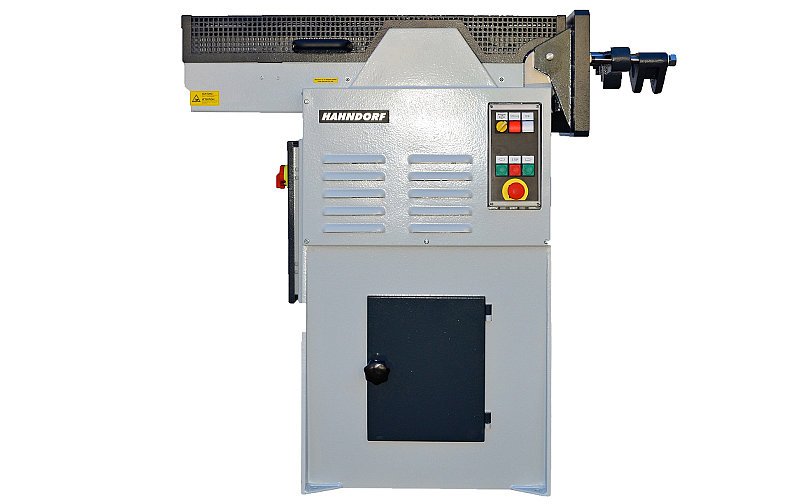

Vodorovná obrážečka SEW 86/300

Vodorovný obrážecí stroj pro výrobu drážek až do šířky 34 mm
Objednávací číslo: SEW 86/300

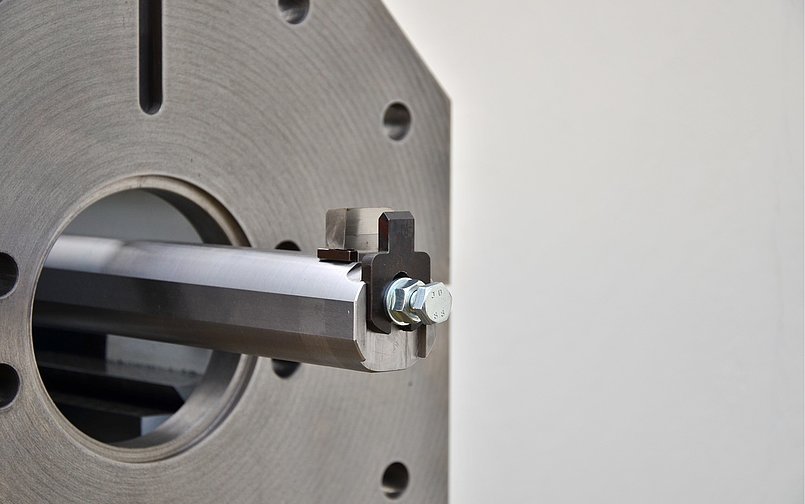

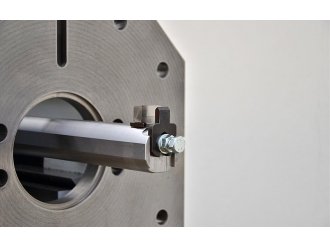

Tato obrážečka stejně tak jako kombinovaný stroj - obrážečka a protahovačka, je vhodná pro výrobu vícenásobných drážek. Vyznačuje se solidní konstrukcí, jednoduchým ovládáním a vysokým výkonem. U kombinovaných strojů jsou smysluplně spojeny obě technologie - obrážení a protahování - do jednoho zařízení. Obrážení se využije při kusové výrobě, výrobě slepých otvorů a při opracování velkých dílců. Protahování je vhodné při větších sériích nebo u častěji opakovaných operacích. Při obrážení je téměř jedno, jak velký je stůl a vyložení, stejně tak malou roli hraje průměr obrobku a jeho hmotnost. Upnutí dílce je jednoduché a bezproblémové. K obrážení stupňovitých drážek nebo kuželových otvorů se naklápí upínací deska. Upnutí se provádí na třech bodech. Při dosažení požadované hloubky drážky je možné proces přerušit automaticky nebo ručně. Při zpětném chodu nástroje je dílec posunut o libovolně nastavitelnou hodnotu zdvihu. Pracovní proces se vyznačuje nízkými náklady, i při výrobě vnitřních drážek a profilů ozubení. Dílec je pouze otvorem nasunut na upínací trn nástroje a později přidržován řezným tlakem nástroje. Při profilování je dílec podepřen z vnější strany. Vícenásobné drážky lze vyrábět za pomocí plochých nástrojů i při velkých hloubkách.

Skladem


Cena na dotaz


  Tisk karty produktu
  • konpaktní konstrukce
  • ocelový podstavec s prostorem pro nástroje
  • velký rozsah upnutí
  • upínací plocha otočná
  • tichý a klidný chod
  • jednoduchá obsluha
  • tepelná ochrana motoru
  • elektromagnetická brzda
  • tipování
  • kontrola fází
  • napětí 230 V
  • rozsáhlé normované příslušenství



Šéřka drážky 34 mm
Protahovaná délka 300 mm
Řezná rychlost 6 m/min
Zpětný chod 6 m/min
Výkon  motoru 0,75 kW
Příkon 240/400 V
Elektromagnetická brzda ano

-

Min.průměr sp.nástroje 6 mm
Min.průměr  20 mm
Min.průměr při st.délce 40 mm
Upínací plocha 380 x 300 mm
Rozměry 1000 x 580 x 1150 mm
Hmotnost 286 kg

1 dlouhá obrážecí tyč,  1 přídržná tyč pro nástroje, 3 sady nástrojů Nr. 1–3 (SEW 86/300) 5 sad nástrojů Nr. 10–50 (SEW 86/500) 1 upínací luneta, 1 upínací třmen, 4 upínací šrouby (krátké, dlouhé),  1 redukční sada pro upínací desku (jen pro model  86/500) 1 návod.

Drážkovací pruty WN 49.007 a 49.008, speciální upínací pruty pro malé a slepé otvory, sady WN 49.001 vodící deska WN 49.002.

Bez řídícího systému.
