Vodorovná protahovačka HRY 1450/10
Protahovací stroj pro výrobu jednoduchých i vícenásobných drážek do šířky 50 mm
Objednávací číslo: HRY 1450/10
Protahování jako proces se vyznačuje krátkými výrobními časy, vysokou přesností a vysokou kvalitu povrchu. Upnutí i velkých a komplikovaných dílců je jednoduché, stačí je nastrčit na upínací trn. Jiné upínání není v zásadě potřeba. Při použití profilových nástrojů je obrobek pouze podepřen z vnější strany. Nasazení protahovaček zajišťuje výrobním firmám možnost obrábění klínových drážek, vícenásobných drážek, vícehranných profilů, dále je možné kalibrovat otvory po vrtání, možné je i vnější protahování. Moderní protahovačky spojují ve své konstrukci jednoduchost a vysoký výkon. I přes různorodé použití pro široký sortiment výrobků je obsluha protahovaček jednoduchá a intuitivní. Stejně tak jednoduchá je výměna nástrojů což oceníte především při kusové a malosériové výrobě.
Cena na dotaz
Tisk karty produktu
- velký rozsah výkonů
- robustní konstrukce
- kalené a broušené vodící plochy
- dělení otvorů a vícenásobné drážkování možné
- automatické upínání nástrojů
- plynule regulovatelná řezná rychlost
- rychlý zpětný chod a jisté zastavení
- regulace tlačné síly
- jednoduchá obsluha
- levný provoz
- moderní SPS řídící systém
- vysoká pracovní rychlost
Šířka drážky | 50 | mm |
Tlačná síla | 100 | kN |
Max.tlak | 115 | bar |
Protahovaná délka | 1450 | mm |
Pracovní rychlost nástroje | 0 - 3,75 | m/min |
Konstantní zpětná rychlost nástroje | 6,4 | m/min |
Upínání nástroje | automatické | |
Objem olejové nádrže | 270 | l |
Výkon motoru | 11 | kW |
Upínací otvory | 24 x 15° | ks |
Upínací deska | 600 x 600 | mm |
Pracovní výška | 950 | mm |
Rozměry | 4 710 x 750 x 1420 | mm |
Hmotnost | 1320 | kg |

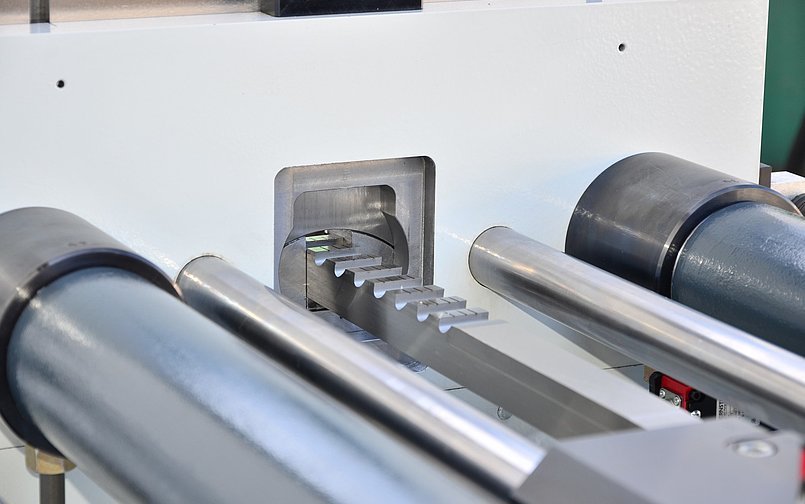

Dle obr.stroje. Zachytávač třísek, automatická nástrojová hlava, integrovaná hydraulika v loži stroje, regulace přetížení nástroje, zrychlený zpětný chod nástroje s konstantní rychlostí, sada redukcí nástroje. návod obsluhy.
Chladící olejový agregát, speciální protahovací nástroje, vlečné a zvedací přípravky, dělící přípravky, speciální upnutí nástrojů.
SPS řídící systém.
